规范争议：丁字形走道-房间疏散门至最近安全出口的直线距离
时间：2019-02-21 09:29:32 来源：微信公众号：消防资源网
石峥嵘：2018版《建筑设计防火规范》图示中，丁字形疏散走道的图示有误（5.5.17图示2），本文解析错误并提出可行的解决方案。
本文尤其指出，丁字形疏散走道的疏散方案，必须同时配套合理的疏散指示系统和排烟系统，文末附方案示例。
一、《建规》图示5.5.17图示2，存在明显错误：
本图示是对丁字形走道疏散要求的适当从宽，却将高层医疗和教学建筑纳入（单多层却被排除），存在明显错误，假设当a接近为0时，高层医疗和教学建筑的b值和c值就接近40m，违反5.5.17的条文要求，同样，高层旅馆、展览建筑等等，也不成立。
二、《建规》图示5.5.17图示2，正确的理解方式：

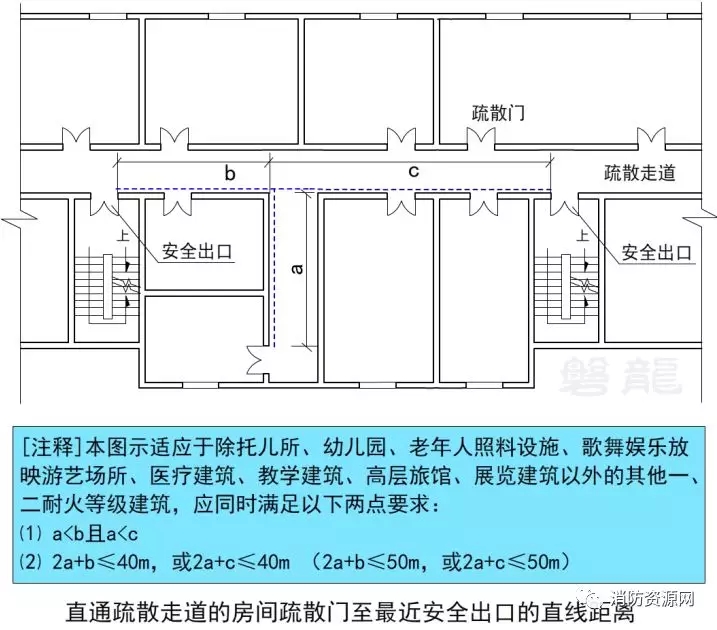

1、新版图示直接约定了40m的疏散距离，结合规范表5.5.17可知，本图示应仅适应于除托儿所、幼儿园、老年人照料设施、歌舞娱乐放映游艺场所、医疗建筑、教学建筑、高层旅馆、展览建筑以外的其他一、二耐火等级建筑（即仅适应于《建规》表5.5.17中与40m疏散距离对应的“其他建筑中一、二耐火等级的单、多层和高层建筑”），图示及注释如下：
2、第1项所述以外的其他建筑，应按《建规》5.5.17袋形走道处理，即a+b或a+c不应超过5.5.17袋形走道的距离要求。
三、丁字形疏散走道的疏散指示标志设置要求：
丁字形疏散走道的疏散指示标志设置，应与对应的疏散路径相对应，丁字形路口需增设指示标志，指向b或c较短的方向：
四、丁字形疏散走道的排烟口设置要求：

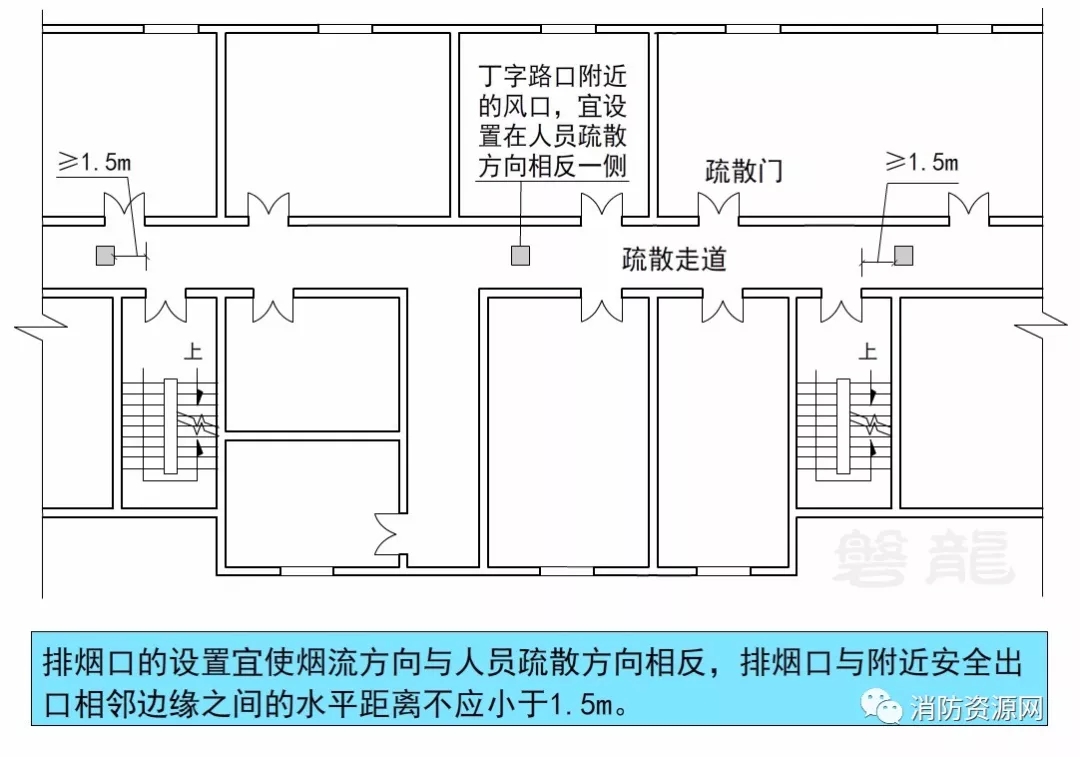

对于设置机械排烟系统的丁字形疏散走道，排烟口的设置宜使烟流方向与人员疏散方向相反，排烟口与附近安全出口相邻边缘之间的水平距离不应小于1.5m。如图所示，丁字形路口的排烟口，应设置在b或c较长的一侧，使烟流方向与人员疏散方向相反：
