气体灭火系统-启动配置要求及示例，附2018注消真题解析！

时间：2019-03-28 15:51:28 来源：微信公众号：消防资源网

石峥嵘：对于组合分配的气体灭火系统，启动配置方案关系灭火剂能否正确释放到防护区，不管是生产厂家还是设计施工人员，都必须严格掌握！

本文分解气体灭火启动管路设置要求及单向阀配置方案，同时解析2018年注册消防工程师真题答案。

通常只有组合分配系统才会涉及启动配置方案的问题，基本配置原则如下：

一、在组合分配系统中，两个或以上的防护区共用一套灭火瓶组，需要通过选择阀控制灭火剂施放对象（防护区），通过启动管路气体单向阀控制灭火瓶组的开启数量。

二、启动管路通过选择阀后，应配置气体单向阀（选择阀出口部位），单向阀的配置数量与选择阀相同。

注：单向阀主要有两个功能：1、选择阀气缸的密封性能可能不稳定，设置单向阀可以防止其他防护区启动时的干扰；2、即使不存在其他防护区干扰的情况（比如灭火瓶组部分的启动管路已隔离），对于启动的灭火瓶组数量较大的情况，也能减少自身启动干扰。

三、在组合分配系统中，如存在不同灭火瓶组数量的防护区，由需要通过启动管路的气体单向阀来控制灭火瓶组的开启数量，气体单向阀的配置原则如下：

1、开启全部灭火瓶组的防护区，不需要配置单向阀 ；

2、仅开启部分灭火瓶组的防护区，每个防护区需要配置一个单向阀。（注：灭火瓶组数量相同的防护区，可共用单向阀。）

示例1：比如8个防护区，每个防护区的瓶组数都不相同，按原则1，最大的防护区不需要单向阀；按原则2，其他7个防护区的灭火瓶组数均不相同，需要7个单向阀；

示例2：比如7个防护区，每个防护区的瓶组数分别为：6个、8个、12个、18个、18个、12个、7个；按原则1去掉最大的防护区（2个18瓶组），只有5个防护区需要配置气体单向阀，其中两个可以共用（两个12瓶组），因此仅需要4个气体单向阀；

示例3：比如7个防护区，其中防护区的瓶组数分别为：6个、6个、12个、18个、18个、12个、5个；按原则1去掉最大的防护区（2个18瓶组），只有5个防护区需要配置，其中分别有两组可以共用（2个12瓶组和2个6瓶组），因此仅需要3个气体单向阀；

四、方案示例：

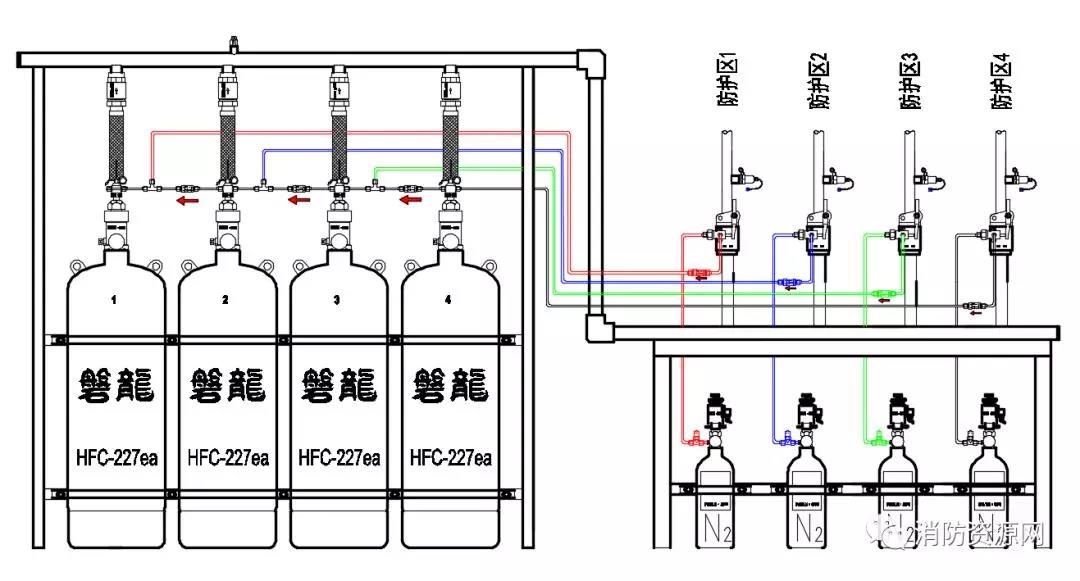

1、在四个防护区共用一套灭火瓶组(4个)的组合分配系统中，各个防护区的灭火瓶组数量如下：1个、2个、3个、4个，共需7个气体单向阀，系统配置图如下：

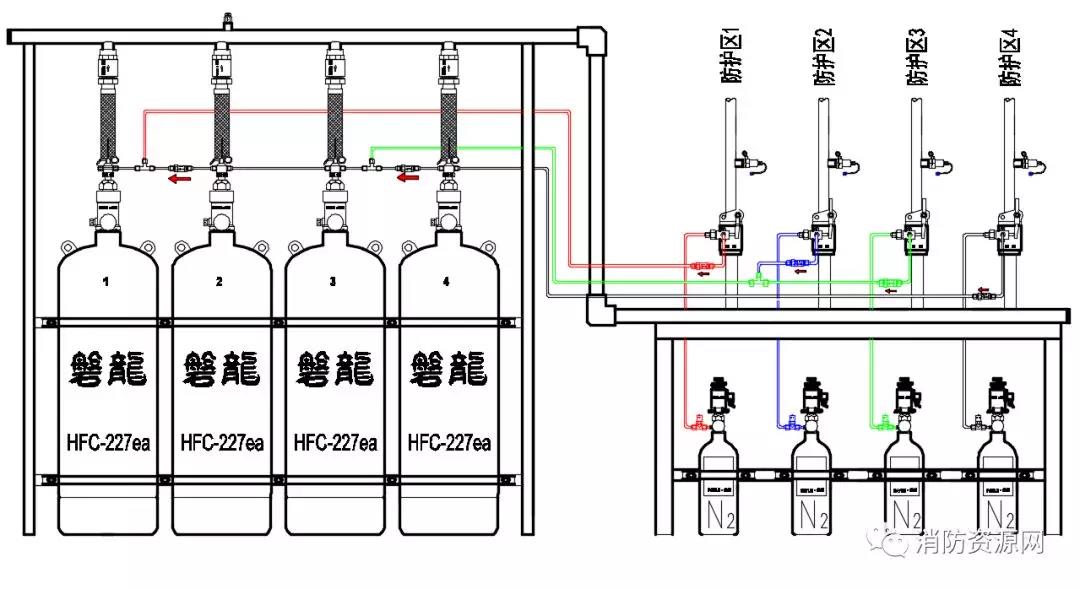

2、在四个防护区共用一套灭火瓶组(4个)的组合分配系统中，各个防护区的灭火瓶组数量如下：1个、3个、3个、4个，共需6个气体单向阀，系统配置图如下：

五、最后，我们分解2018年注册消防工程师真题答案及争议：

1、真题原文：

某高低压配电间设置组合分配式七氟丙烷气体灭火系统，防护区数量为2个，1个防护区的灭火剂用量是另一个防护区的两倍，系统驱动装置由驱动气体瓶组及电磁阀等组成。为实现该气体灭火系统的启动控制功能，在保障安全的前提下，驱动气体管道上的设置的气体单向阀最少应为（    ）个。

A.0   B.1   C.2   D.3

2、真题系统配置图：

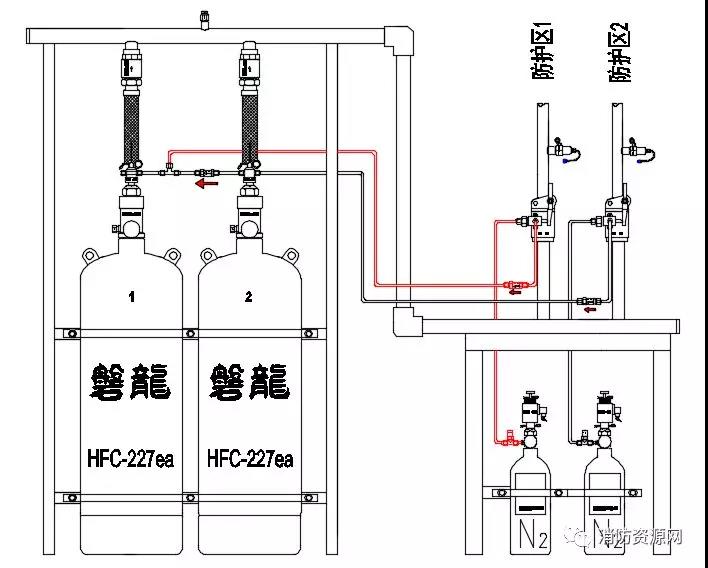

两个防护区共用两个灭火瓶组的组合分配系统，其中有一个防护区只需要一个灭火瓶组，标准的系统配置图如下：

3、真题答案及争议：

依据前述原则，合理答案应该是3个气体单向阀，这也是厂家生产的基本配置，但答案是存在争议的：

争议1：因为题意强调最少需要的气体单向阀数量，由于2号防护区的选择阀不会受1号防护区启动气体的干扰（灭火瓶组部分的启动管路已有单向阀隔离），且2号防护区自身瓶组数量少，不会有自身干扰，因此，2号防护区选择阀出口启动管路上的气体单向阀可以省略，考虑此情况，仅需要2个气体单向阀。

同时，退一步讲，选择阀气缸本来具有单向阻止的功能，如不考虑其密封性能的瑕疵，则1号选择阀出口启动管路上的气体单向阀也是可以省略的，这种情况下，就只需要1个气体单向阀了（灭火瓶组部份）。

争议2：题干没有明确选择阀的启动方式，通常情况下，选择阀均为启动气体驱动的方式，但也确实存在电磁启动的方式，如采用电磁启动方式，则仅需要灭火瓶组部分的气体单向阀，仅为1个。

4、综上所述，作为厂家的标准化生产方案，通常是三个气体单向阀，如仅考虑实现功能，则可以2个甚至1个气体单向阀。

六、补充说明：

1、以上规则，主要适应于单排灭火瓶组的情况，灭火瓶组开启数量从右至左逐级加大，单向阀流向相同。对于多排灭火瓶组的情况，可能有所不同，应依实现情况调整。



2、以上示例，为方便理解，防护区选择阀依灭火瓶组开启数量从右至左逐级变大，实际应用中，排序可能有所不同，可适时调整。但是，应鼓励设计施工图尽量按此原则设计，以利安装和使用。
