【消防照明】A型消防应急灯具配电线缆极限传输距离表

时间：2020-07-18 09:10:51 来源：未知

根据规范GB 51309 -2018 《消防应急照明和疏散指示系统技术标准》：

2.0.3  A型消防应急灯具：主电源和蓄电池电源额定工作电压均不大于DC36V的消防应急灯具。


由于电压不大于DC36V，低于220V的普通照明配电系统的供电能力。

现根据DC36V配电系统的技术参数，按电压降不高于20%进行整理。

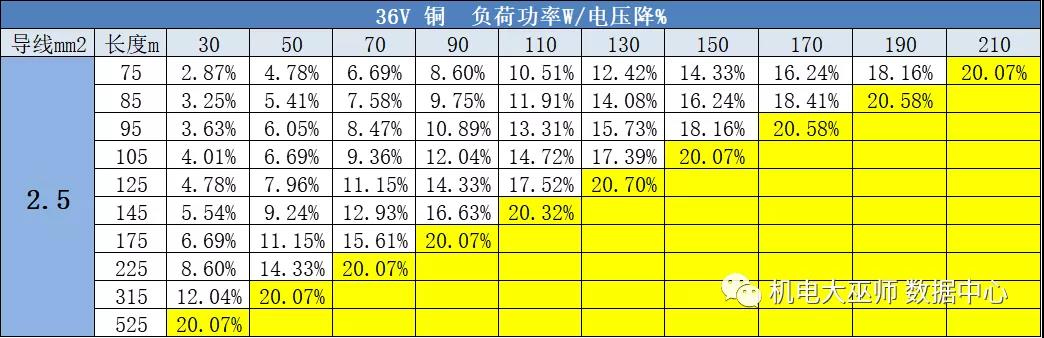

例：2.5mm2的铜线，回路容量为90w时的极限设计长度为175m。

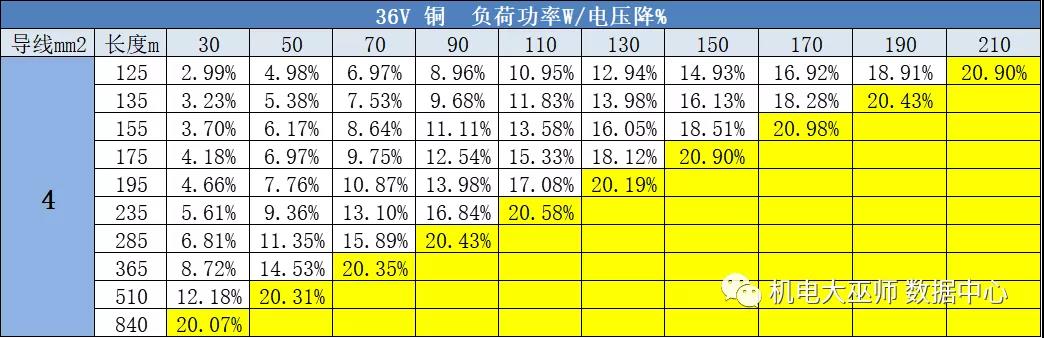

例：4mm2的铜线，回路容量为90w时的极限设计长度为285m。

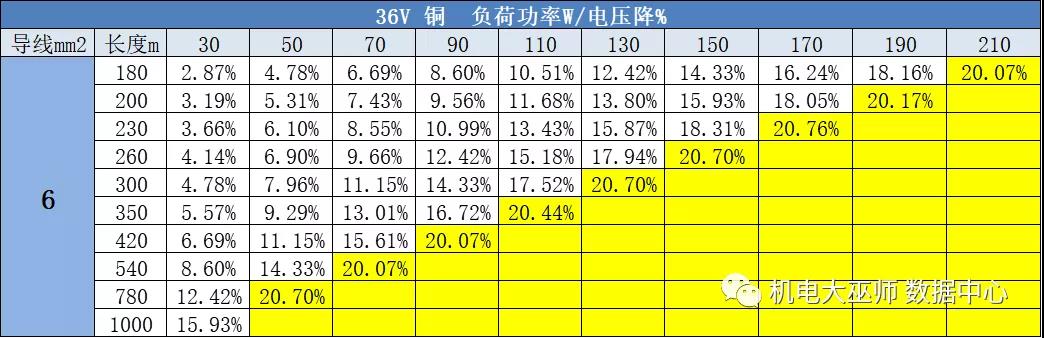

例：6mm2的铜线，回路容量为90w时的极限设计长度为420m。
