七氟丙烷、IG541气体灭火系统中的几个温度，注意到了吗

时间：2020-10-26 08:36:36 来源：未知

导读：

1、七氟丙烷、IG541灭火系统的防护区灭火剂用量计算，防护区环境温度除另有指明外，应以20℃计算。

2、管网七氟丙烷、IG541的储瓶间的温度应在0~50℃，防护区的环境温度为-10~50℃。

3、柜式和悬挂式七氟丙烷灭火系统的防护区的环境温度应为0~50℃。

一、气体灭火用量计算温度

《气体灭火系统设计规范》GB 50370-2005

3.1.8 灭火系统的设计温度，应采用20℃。

与此条文相关的是七氟丙烷、IG541的灭火剂设计用量计算。

七氟丙烷：

3.3.14第2 点：灭火剂过热蒸气在101kPa大气压和防护区最低环境温度下的质量体积，应按下式计算：

S=0.1269+0.000513*T                （3.3.14-2）

式中  T——防护区最低环境温度（℃）。

IG541：

3.4.7 第2点：2 灭火剂气体在101kPa大气压和防护区最低环境温度下的质量体积，应按下式计算：

S=0.6575+0.0024*T                （3.3.14-2）

式中 T——防护区最低环境温度（℃）；

根据规范条文3.1.8的条文解释，除另有指明外，T应采用20℃。

条文说明：

3.1.8 在系统设计和管网计算时，必然会涉及到一些技术参数。例如与灭火剂有关的气相液相密度、蒸气压力等，与系统有关的单位容积充装量、充压压力、流动特性、喷嘴特性、阻力损失等，它们无不与温度有着直接或间接的关系。因此采用同一的温度基准是必要的，国际上大都取20℃为应用计算的基准，本规范中所列公式和数据(除另有指明者外，例如：应按防护区最低环境温度计算灭火设计用量)也是以该基准温度为前提条件的。

二、防护区环境温度

3.2.10 防护区的最低环境温度不应低于-10℃。

4.1.4第4点：…… 储瓶间和设置预制灭火系统的防护区的环境温度应为-10~50℃；

三、气体灭火设备工作温度范围

管网气体灭火系统产品规范为《气体灭火系统及部件》GB 25972-2010，其环境温度要求条如下：

5.1.1.1 工作温度范围

系统的工作温度范围应符合下列要求：
    a）七氟丙烷灭火系统：0℃～+50℃；
    b）三氟甲烷灭火系统：-20℃～+50℃；
    c）惰性气体灭火系统：0℃～+50℃。

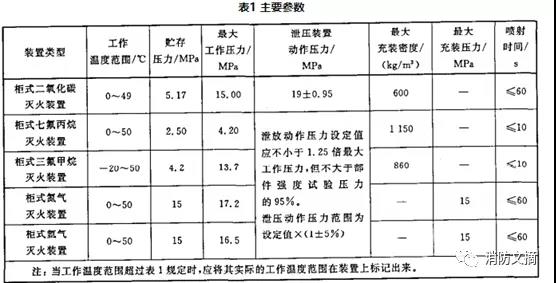

柜式七氟丙烷气体灭火装置产品规范为《柜式气体灭火装置》GB 16670-2006，其环境温度要求如下：

5.2 主要参数

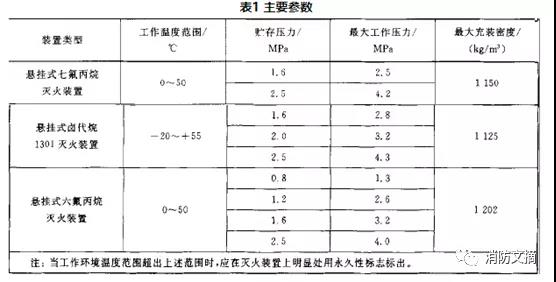

悬挂式七氟丙烷灭火装置的产品规范为《悬挂式气体灭火装置》GA 13-2006，其环境温度要求如下：

5.1 灭火装置

根据以上产品规范，由于管网七氟丙烷、IG541的设备放在储瓶间内，其储瓶间的温度应在0~50℃，防护区的环境温度为-10~50℃。

柜式和悬挂式七氟丙烷灭火装置直接放在防护区内，防护区环境温度虽然设计规范规定为-10~50℃，但是产品规范规定的使用环境温度为0~50℃，因此柜式和悬挂式七氟丙烷灭火系统的防护区的环境温度应为0~50℃。
