气体灭火系统简述
时间：2018-02-22 15:03:49 来源：未知
气体灭火系统有关规范
气体灭火系统施工及验收规范 GB50263-97
卤代烷1301灭火系统设计规范 GB50163-92
洁净气体灭火系统设计规范 地方标准
消防基础标准与有关的安全基础标准
有关的工业与民用建筑防火设计规范
有关的火灾自动报警系统标准、规范
有关的卤代烷、二氧化碳灭火系统部件、灭火剂标准
气体灭火系统的特点
没有水渍损失；
电绝缘性好；
灭火后无残留，易于清理；
灭火设备价值相对较高；
卤代烷、
七氟丙烷等化工类灭火剂需要专业的化工厂生产。
灭火原理：
切断链式反映，大量扑捉自由基；
窒息；
混合作用。
气体灭火系统的类型
卤代烷气体灭火系统
卤代烷1211灭火系统
卤代烷1301灭火系统
替代物
洁净气体灭火系统
混合惰性气体灭火系统
二氧化碳灭火系统
高压二氧化碳灭火系统
低压二氧化碳灭火系统
其它灭火系统－如气溶胶
卤代烷气体灭火系统
卤代烷气体灭火系统（哈龙）是开发应用较早，灭火效能较高，不导电，耐储存，毒性低，无残留，应用非常广泛的气体灭火系统。
但由于卤代烷对大气臭氧层有破坏作用，使用受到了限制，根据《蒙特利尔议定书》等国际公约，我国将在2010年以前，停止生产卤代烷灭火剂。
曾经得到广泛应用的卤代烷灭火系统有：
卤代烷1211气体灭火系统
卤代烷1301气体灭火系统
卤代烷1211气体灭火系统
卤代烷1211灭火剂（CF2CIBr 二氟一氯一溴甲烷）是一种性能良好的灭火剂。它具有抑制燃烧过程中基本化学反应的能力。其灭火机理是：1211在高温下的分解物能够中断燃烧过程中化学连锁反应的链传递。因而它的灭火能力强、灭火速度快。
在九十年代以前，卤代烷1211得到了广泛的应用。
卤代烷1211的毒性相对较高，在灭火浓度下对人员影响较大。
卤代烷1301气体灭火系统
卤代烷1301 （CF3Br 三氟一溴甲烷）是一种能够用于扑救多种类型火灾的有效灭火剂。它主要是通过高温分解物对燃烧反应进行抑制，中断燃烧的链式反应，使火焰熄灭，因而具有很高的灭火效力，并且可使灭火过程在瞬间完成。
卤代烷1301还具有不导电、耐储存、腐蚀性小、毒性较低、灭火后不留痕迹等一系列优点。
九十年代以来，1301得到了广泛的应用。
直至今天，1301仍然是最高效、无毒的灭火药剂。
在美国的军工、航天系统仍在应用。
哈龙替代技术评定原则
蒸发后无残留物;
对臭氧层的损耗潜能值（ODP）小，最好为零;
具有良好的灭火性能;
无毒或低毒;
合成物在大气中存留的寿命（ALT）短;
温室效应潜能值（GWP）小，，最好为零;
具有良好的气相绝缘性;
具有良好的稳定性，能够长期贮存;
用量宜接近于卤代烷 “1301” ;
价格不宜过高，经济合理。
主要哈龙替代技术种类
卤代烷烃类气体灭火系统（HFC）；
惰性气体灭火系统 ；
细水雾灭火系统 ；
气溶胶灭火系统；
常规水喷淋灭火系统。
二氧化碳气体灭火系统
二氧化碳是一种能够用于扑救多种类型火灾的灭火剂。它的灭火作用主要是相对地减少空气中的氧含量，降低燃烧物的温度，使火焰熄灭。
二氧化碳是一种惰性气体，对绝大多数物质没有破坏作用，灭火后能很快散逸，不留痕迹，又没有毒害。它适用于扑救各种可燃、易燃液体和那些受到水、泡沫、干粉灭火剂的玷污而容易损坏的固体物质火灾。
根据储存压力的不同，二氧化碳灭火系统可分为
高压二氧化碳气体灭火系统
低压二氧化碳气体灭火系统

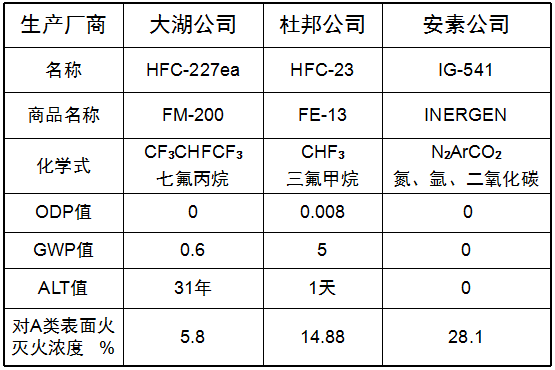

现在应用较多的替代物
七氟丙烷气体灭火系统
七氟丙烷灭火剂是众多的哈龙灭火剂替代物之一。其耗损臭氧层潜能值为 0，大气残留时间较短。对人体产生不良影响临界值为9％，“未观察到不良反应”浓度值较高，毒性较低。灭火浓度接近于1301。
比较而言，七氟丙烷的洁净性较好，应用性能适中，在第一代哈龙替代物中综合性能最好。在 1996 年，它已被列入国内允许使用的哈龙替代品。
在灭火过程中会分解出微量的氢氟酸有害气体，散发刺鼻的气味，有一定的腐蚀性。
混合惰性气体灭火系统
混合惰性气体灭火系统主要有：
IG-541 N2 52% Ar 40% CO2 8%
IG-55 N2 50% Ar 50%
IG-100 N2 100%
IG-01 Ar 100%
在常温和容器压力条件下，混合惰性气体呈气态形式储存在容器中；
不污染环境、无毒、无副作用、无残留物、不会对被保护设备构成危害；
灭火浓度较高，药剂用量用量较大，贮存容器压力较高。
汽溶胶灭火系统基本概念
通常所说的气溶胶，是指以空气为分散介质，以固态或液态的微粒为分散质的胶体体系。
分散系统和胶体

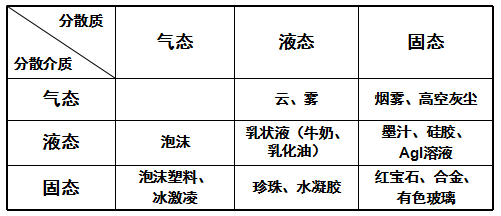

按凝聚状态分类的胶体体系
汽溶胶灭火系统的分类
气溶胶灭火剂由氧化剂、还原剂、燃烧速度控制剂和黏合剂组成。
热气溶胶：
K型气溶胶－发生剂采用KNO3作主氧化剂，含量达到30％以上。
S型气溶胶－发生剂采用Sr(NO3)2作主氧化剂，以KNO3作辅氧化剂， Sr(NO3)2含量达到35％-50%, KNO3 10％-20%。
冷气溶胶：
干粉灭火剂
汽溶胶灭火系统的发展
第一代气溶胶灭火系统－烟雾灭火技术
第二代气溶胶灭火系统－ K型气溶胶灭火技术
第三代气溶胶灭火系统－ S型气溶胶灭火技术
K型气溶胶灭火技术
第二代气溶胶灭火系统－ K型气溶胶灭火技术
灭火效率较高，造价很低，设置灵活
存在问题（1）安全性
（2）致命缺陷－对精密仪器设备、文物、档案造成二次伤害。
根源是主氧化剂钾盐造成，喷发后主要固体颗粒是K2CO3、KHCO3、K2O三种物质均是极易吸湿、或溶于水的物质，均与水能生成强碱性溶液。
S型汽溶胶灭火技术
也称锶盐类气溶胶灭火技术－核心是在固体灭火气溶胶发生剂配方采用了以硝酸锶为主氧化剂，硝酸钾作为辅氧化剂的新型复合氧化剂。
1、硝酸钾作为辅氧化剂保证较高灭火效率和喷放速度；
2、主氧化剂分解产物SrO、 Sr(OH)2、 SrCO3,避免了二次伤害；
3、灭火气体中固体颗粒含量微小（2％），粒径小（1微米），不易沉降，更接近于洁净灭火剂。
K型汽溶胶灭火机理
1、吸热降温；
2、化学抑制；
3、窒息；
4、隔离。
以化学抑制为主
S型汽溶胶灭火机理一致，只是由钾换成了锶。

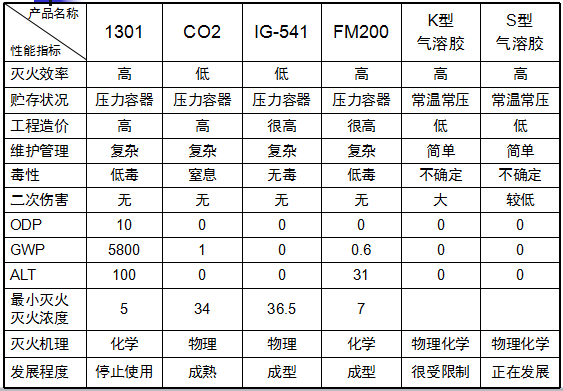

汽溶胶灭火系统综合比较
防护区的划分
防护区宜以固定的单个封闭空间；
当同一区间的吊顶层和地板下需要同时保护时，可合为一个防护区。
泄压口与其它开口
防护区的泄压口宜设在外墙上，且应位于防护区净高的2/3以上。
泄压口的面积与灭火剂平均喷放速率和围护结构的允许压强有关。
防护区其它开口在灭火时应当关闭。
全淹没与局部应用灭火系统
全淹没灭火系统
是指在规定的时间内，向防护区喷射一定浓度的灭火剂，并
使其均匀的充满整个防护区的灭火系统。
局部应用灭火系统
向保护对象以设计喷射率直接喷射灭火剂，并持续一定时间的灭火系统。
单元独立系统与组合分配系统
按照防护区的数量，可将系统划分为
单元独立系统
组合分配系统
单元独立系统
只保护一个防护区或保护对象的灭火系统叫做单元独立系统。
单元独立系统不用设置选择阀，集流管与灭火剂输送管道直接相连。
组合分配系统 (1)
保护两个或两个以上的防护区或保护对象的灭火系统叫做组合分配灭火系统
对于两个或两个以上邻近的防护区，宜采用组合分配灭火系统
组合分配灭火系统的储存量应按照最大防护区的储存量确定
当防护区的数量超过规定数量或者对系统有特殊要求时，应设置备用量
备用量不应小于系统设计的储存量，一般按照100%的主用量计算
灭火浓度与设计浓度
灭火浓度
指在一定的条件下，扑灭某种火灾所需灭火剂在空气与灭火剂的混合物中的最小体积百分比。
设计浓度
用于工程设计的浓度，比灭火浓度要高。
设计用量
设计用量应为灭火设计用量与剩余量之和。
灭火设计用量与设计浓度、防护区容积、开口面积等有关。
剩余量应包括容器内的剩余量和管网中的剩余量。
组合分配系统的设计用量应按照该组合中需要灭火剂量最多的一个防护区的设计用量计算。
设计额定温度与系统增压要求
系统设计额定温度为20℃。
系统增压要求
应采用氮气增压输送。氮气的含水量不应大于0.006%(m3/m3)。即高纯氮气。
额定增压压力分为两级，应符合下列规定：
2.5±0.125MPa(表压)
4.2±0.125MPa(表压)
充装率(充装系数)
七氟丙烷在储存容器中的充装率，不宜大于 1120kg/m3。
IG-541的充装系数不应大于211.15kg/m3。

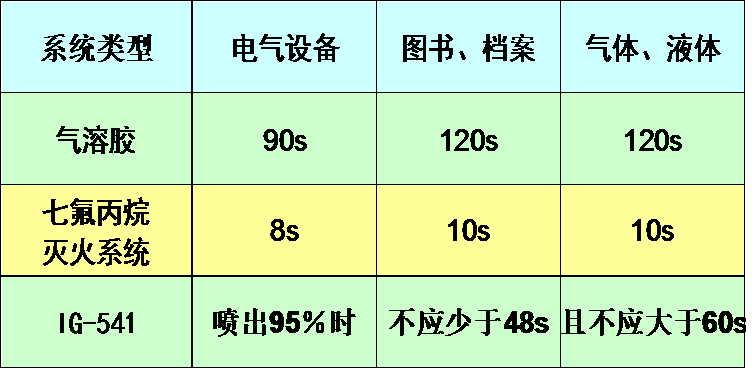

喷放时间
系统喷放时间与灭火剂的种类和被保护物有关。
操作与控制
启动方式
自动启动
通过火灾自动报警系统探测火灾信号并控制灭火系统的启动方式。
手动启动
通过人员在防护区外或远离保护对象的地方手动开启灭火系统的启动方式。
机械应急启动
由人员直接通过机械方式开启灭火设备的启动方式。
火灾探测器的信号控制
当采用火灾探测器时，灭火系统的自动控制应在接收到两个独立的火灾信号后才能启动。
延迟时间
根据人员的疏散要求，宜延迟启动，但延迟时间不应大于30s。
安全要求
疏散通道和出口
防护区应有足够的疏散通道和出口，并能在30s内使该区人员疏散完毕。
在疏散通道和出口处，应设火灾事故照明和疏散指示标志。
声光报警装置与放气指示灯
防护区内应设置声光报警装置。
防护区的入口处应设放气指示灯。
指示标牌
防护区的入口处应设灭火系统防护标志。
机械排风装置
地下防护区和无窗或固定窗扇的地上防护区，应设机械排风装置。
空气、氧气呼吸器
设置灭火系统的场所应配备专用的空气呼吸器或氧气呼吸器。
