排烟窗有效面积计算方法

时间：2018-06-06 08:41:48 来源：公众号:消防安全驿站

除《建筑防排烟系统技术规范》另有规定外，排烟窗的有效面积应由《建筑防排烟系统技术规范》第5. 2. 13条的规定计算确定，并符合下列要求：
1   当开窗角大于70°时，其面积应按窗的面积计算；【图示1】

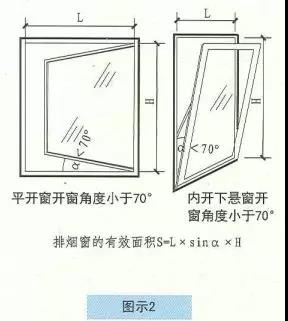

2   当开窗角小于70°时，其面积应按窗的水平投影面积计算；【图示2】

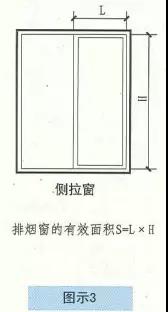

3   当采用侧拉窗时，其面积应按开启的最大窗口面积计算；【图示3】

4   当采用百叶窗时，其面积应按窗的有效开口面积计算；

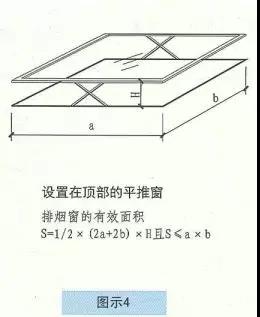

5   当采用平推窗设置在顶部时，其面积应按窗的1/2周长与平推距离乘积计算，且不应大于窗面积；【图示4】

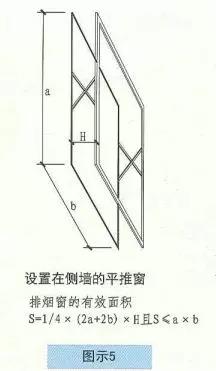

6   当平推窗设置在侧墙时，其面积应按窗的1/4周长与平推距离乘积计算，且不应大于窗面积；【图示5】

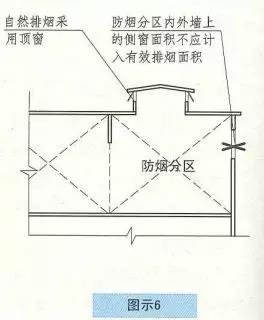

7   自然排烟采用顶窗时，其防烟分区内外墙上的侧窗面积不应计入有效排烟面积。【图示6】
