排烟系统施工与验收知识点
时间：2018-06-06 08:32:41 来源：公众号:消防安全驿站
依据：《通风与空调工程施工质量验收规范》 GB50243-2016
4.1.4 风管系统按其工作压力应划分为微压、低压、中压与高压四个类别，并应采用相应类别的风管。风管类别应按表4.1.4的规定进行划分。

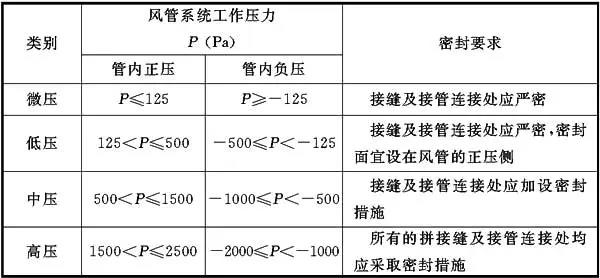

表4.1.4 风管类别
4.2.1 风管加工质量应通过工艺性的检测或验证，强度和严密性要求应符合下列规定：
1 风管在试验压力保持5min及以上时，接缝处应无开裂，整体结构应无永久性的变形及损伤。试验压力应符合下列规定：
1)低压风管应为1.5倍的工作压力；
2)中压风管应为1.2倍的工作压力，且不低于750Pa；
3)高压风管应为1.2倍的工作压力。
2 矩形金属风管的严密性检验，在工作压力下的风管允许漏风量应符合表4.2.1的规定。

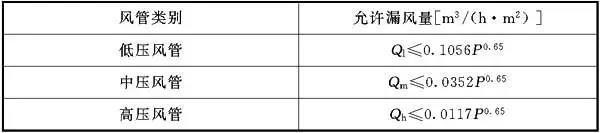

表4.2.1 风管允许漏风量
注：Q1为低压风管允许漏风量，Qm为中压风管允许漏风量，Qh为高压风管允许漏风量，P为系统风管工作压力(Pa)。
3 低压、中压圆形金属与复合材料风管，以及采用非法兰形式的非金属风管的允许漏风量，应为矩形金属风管规定值的50％。
4 砖、混凝土风道的允许漏风量不应大于矩形金属低压风管规定值的1.5倍。
5 排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定，N1～N5级净化空调系统风管的严密性应符合高压风管的规定。
......
4.2.3 金属风管的制作应符合下列规定：
1 金属风管的材料品种、规格、性能与厚度应符合设计要求。当风管厚度设计无要求时，应按本规范执行。钢板风管板材厚度应符合表4.2.3-1的规定。镀锌钢板的镀锌层厚度应符合设计或合同的规定，当设计无规定时，不应采用低于80g／m2板材；不锈钢板风管板材厚度应符合表4.2.3-2的规定；铝板风管板材厚度应符合表4.2.3-3的规定。

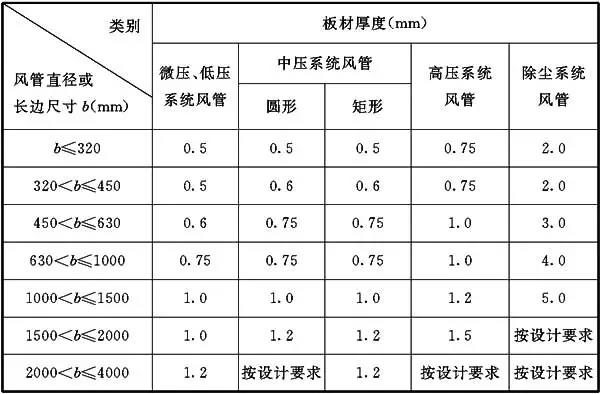

表4.2.3-1 钢板风管板材厚度
注：1 螺旋风管的钢板厚度可按圆形风管减少10％～15％。
2 排烟系统风管钢板厚度可按高压系统。
3 不适用于地下人防与防火隔墙的预埋管。
2 金属风管的连接应符合下列规定：
1)风管板材拼接的接缝应错开，不得有十字形拼接缝。
2)金属圆形风管法兰及螺栓规格应符合表4.2.3-4的规定，金属矩形风管法兰及螺栓规格应符合表4.2.3-5的规定。微压、低压与中压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；高压系统风管不得大于100mm。矩形风管法兰的四角部位应设有螺孔。
3)用于中压及以下压力系统风管的薄钢板法兰矩形风管的法兰高度，应大于或等于相同金属法兰风管的法兰高度。薄钢板法兰矩形风管不得用于高压风管。
5.2.7 防排烟系统的柔性短管必须采用不燃材料。
6.2.2 当风管穿过需要封闭的防火、防爆的墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管；风管与防护套管之间应采用不燃柔性材料封堵严密。
6.3.1 风管支、吊架的安装应符合下列规定：
1 金属风管水平安装，直径或边长小于等于400mm时，支、吊架间距不应大于4m；大于400mm时，间距不应大于3m。螺旋风管的支、吊架的间距可为5m与3.75m；薄钢板法兰风管的支、吊架间距不应大于3m。垂直安装时，应设置至少2个固定点，支架间距不应大于4m。
2 支、吊架的设置不应影响阀门、自控机构的正常动作，且不应设置在风口、检查门处，离风口和分支管的距离不宜小于200mm。
3 悬吊的水平主、干风管直线长度大于20m时，应设置防晃支架或防止摆动的固定点。
4 矩形风管的抱箍支架，折角应平直，抱箍应紧贴风管。圆形风管的支架应设托座或抱箍，圆弧应均匀，且应与风管外径一致。
5 风管或空调设备使用的可调节减振支、吊架，拉伸或压缩量应符合设计要求。
6 不锈钢板、铝板风管与碳素钢支架的接触处，应采取隔绝或防腐绝缘措施。
7 边长(直径)大于1250mm的弯头、三通等部位应设置单独的支、吊架。
6.3.8 风阀的安装应符合下列规定：
1 风阀应安装在便于操作及检修的部位。安装后，手动或电动操作装置应灵活可靠，阀板关闭应严密。
2 直径或长边尺寸大于或等于630mm的防火阀，应设独立支、吊架。
3 排烟阀(排烟口)及手控装置(包括钢索预埋套管)的位置应符合设计要求。钢索预埋套管弯管不应大于2个，且不得有死弯及瘪陷；安装完毕后应操控自如，无阻涩等现象。
4 除尘系统吸入管段的调节阀，宜安装在垂直管段上。
5 防爆波悬摆活门、防爆超压排气活门和自动排气活门安装时，位置的允许偏差应为10mm，标高的允许偏差应为±5mm，框正、侧面与平衡锤连杆的垂直度允许偏差应为5mm。
